Рекомендация V.35 определяет синхронный интерфейс для работы по аналоговым широкополосным каналам с полосой пропускания 60-108 кГц (соответствует полосе 12-канальной группы) со скоростью передачи до 48 кбит/с. В приложении к стандарту определяется вид электрического соединения, обеспечивающего высокоскоростной последовательный интерфейс между мультиплексором и коммутационным оборудованием сети.
Интерфейс V.35 использует комбинацию несимметричных и симметричных цепей V.24. Контакты несимметричных цепей обмена стандарта V.28 используют по одному контакту. Симметричные цепи обмена (цепи данных и цепи синхронизации) используют по два контакта. В качестве интерфейсного разъема между DTE-DCE используется 34-контактный разъем ISO 2593 (рис. 2.5).
Рис. 2.5. Механические контактные разъемы
Электрическим сигналам в цепях данных стандарта V.35 соответствуют: для логической “1” импульсы отрицательной полярности (-0,55В), для логического “0” – положительной полярности (+0,55В).
Дальнейшим развитием стандарта V.35 для синхронных «широкополосных» модемов являются стандарты V.36 и V.37, 37-контактные разъемы для которых соответствуют стандарту ISO 4902. Электрическим сигналам в цепях этих стандартов соответствуют: для логической “1” импульсы отрицательной полярности (менее -0,3В), для логического “0” – положительной полярности (более +0,3В).
Интерфейс RS-485
Интерфейс RS-485 (другое обозначение – EIA/TIA-485) – один из распространенных стандартов физического уровня связи. Сеть, построенная на интерфейсе RS-485, представляет собой приемопередатчики, соединенные при помощи витой пары. В основе интерфейса RS-485 лежит принцип дифференциальной (балансной) передачи сигналов. Суть его заключается в передаче одного сигнала по двум проводам. Причем по одному проводу (условно A) идет оригинальный сигнал, а по другому (условно B) – его инверсная копия. Другими словами, если на одном проводе "1", то на другом "0" и наоборот. Таким образом, между двумя проводами витой пары всегда есть разность потенциалов: при "1" она положительна, при "0" – отрицательна. Именно этой разностью потенциалов и передаются данные. Такой способ передачи обеспечивает высокую устойчивость к синфазной помехе. Синфазной называют помеху, действующую на оба провода линии одинаково. К примеру, электромагнитная волна, проходя через участок линии связи, наводит в обоих проводах потенциал. Если сигнал передается потенциалом в одном проводе относительно общего, как в RS-232, то наводка на этот провод может исказить сигнал относительно общего провода («земли»). Кроме того, на сопротивлении длинного общего провода будет падать разность потенциалов «земли» – дополнительный источник искажений. При дифференциальной передаче такие искажения не возникают. В самом деле, если два провода пролегают близко друг к другу, да еще перевиты, то наводка на оба провода одинакова. Потенциал в обоих одинаково нагруженных проводах изменяется одинаково, при этом информативная разность потенциалов остается без изменений.
Обычно пороговые значения сигналов составляют ±200 мВ. То есть, если UAB>+200 мВ, то приемник определяет "1", если же UAB<-200 мВ, то приемник определяет "0". Если разность потенциалов в линии настолько мала, что не выходит за пороговые значения, то правильное распознавание сигнала не гарантируется. Кроме того, в линии могут быть и не синфазные помехи, которые исказят столь слабый сигнал.
RS-485 – полудуплексный интерфейс. Прием и передача идут по одной паре проводов с разделением по времени.
Входное сопротивление приемника со стороны линии (RAB) обычно составляет 12 КОм.
Интерфейс, в отличие от других, допускает многоточечное подключение устройства к одной витой паре одинаково: прямые выходы (A) к одному проводу, инверсные (B) ¬– к другому. Так как мощность передатчика не беспредельна, это создает ограничение на количество приемников, подключенных к линии. Согласно спецификации RS-485, с учетом согласующих резисторов, возможно подключение до 32 устройств. Однако есть ряд микросхем с повышенным входным сопротивлением, что позволяет подключить к линии большее количество устройств.
Максимальная скорость передачи данных по линии интерфейса RS-485 может достигать 10 Мбит/с. Максимальное расстояние – 1200 м. Если необходимо организовать связь на большее расстояние или подключить больше устройств, чем допускает нагрузочная способность передатчика, то применяют специальные повторители (репитеры).

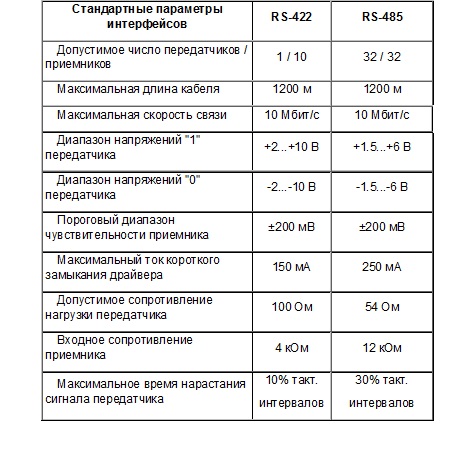

Ниже в таблице приводятся сравнительные характеристики интерфейсов RS-422 и RS-485:
Х – интерфейсы
При взаимодействии абонентских терминалов с сетями передачи данных используются Х-интерфейсы, реализующие функциональное сопряжение между ООД и АКД по цепям стандарта Х.24 и механическое сопряжение через 15-ти контактный разъем ISO 4903. В зависимости от класса ООД и типа модема применяют следующие Х-интерфейсы:
• Х.20, Х.20bis – интерфейсы между асинхронными (стартстопными) ООД и АКД;
• X.21, X.21bis – интерфейсы между синхронными ООД и АКД, работающими в сетях ПД общего пользования.
Рекомендация Х.21 («Стык между оконечным оборудованием данных и аппаратурой окончания данных для синхронной работы по сетям данных обoего пользования»).
Она определяет физические характеристики и процедуры управления для интерфейса DTE–DCE в режиме синхронной передачи данных и может применяться как в сетях с коммутацией каналов, так и в сетях на основе выделенных линий. Стандарт предусматривает дуплексную работу DTE при условии, что DCE связаны друг с другом реальными, а не виртуальными цифровыми линиями связи. Функциональные процедуры Рекомендации Х.21 формализованы в виде диаграмм состояний, рассмотрение которых выходит за рамки данной книги.
Рекомендация X.21 определяет формат передаваемых символов, которые представляются в коде МТК-5 (Международный телеграфный код №5). Данный интерфейс рассчитан на сквозную цифровую передачу. В нем процесс установления соединения и разъединения полностью автоматизирован при помощи набора сигналов о состоянии соединения и о его неисправностях. В ходе передачи данных через интерфейс могут передаваться любые последовательности битов. Создатели этого стандарта стремились максимально упростить его и достигли своей цели. Так, соединение DTE с DCE требует существенно меньшего числа сигнальных линий, чем аналогичное соединение для интерфейса RS-232. Назначение сигналов и линий интерфейса Х.21 приведены в табл. 2.3.
Внешний вид разъема и номера контактов представлены на рис. 2.6.
Рис. 2.6. Механические контактные разъемы ISO 4903

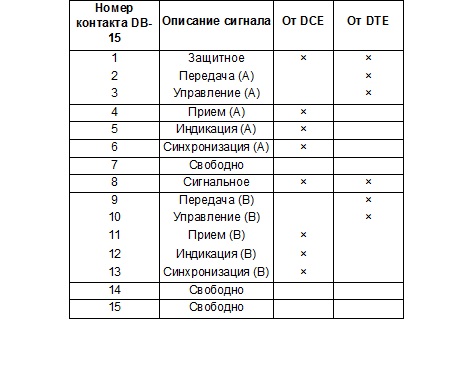

Таблица 2.3
Интерфейс Х.21 может находиться либо в режиме переноса данных, либо в режимах управления. Информация в режимах управления передается в коде МТК-5. Применение потока управляющих символов открывает большие возможности для выбора управляющих механизмов. Такой подход является более гибким по сравнению с другими вариантами интерфейсов, использующими для каждого управляющего сигнала отдельную линию.
Интерфейс Х.21 допускает использование цепей стыка как с симметричным (Х.27) так и несимметричным (Х.26) включением. При этом симметричное включение цепей обеспечивает более высокие скорости передачи.
Рекомендация X.21bis. Разработана для обеспечения воз–можности подключения к сетям передачи данных общего пользования тех пользователей, которые используют для этого аналоговые выделенные или коммутируемые телефонные каналы и имеют синхронные модемы, работающие согласно рекомендациям серии V. Рекомендация Х.21bis описывает порядок взаимодействия между DTE и модемом серии V. При этом возможна как дуплексная передача (основной вариант), так и полудуплексная.
